Caso de Estudo - Instalação EDIA - Alqueva

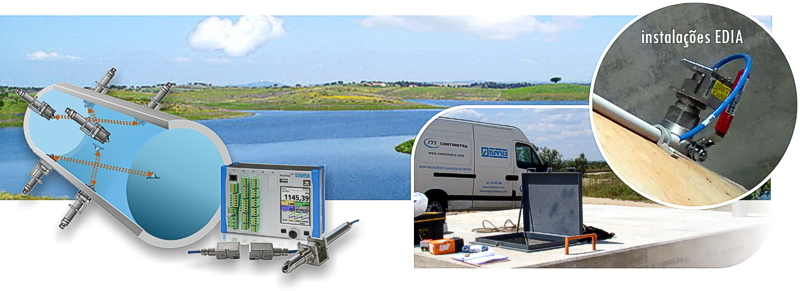

ALQUEVA o maior projeto de regadio da Europa
conta com caudalímetros ultrassónicos NIVUS


Descrição do projeto Outras aplicações NivuFlow - fichas técnicas

Alqueva EDIA

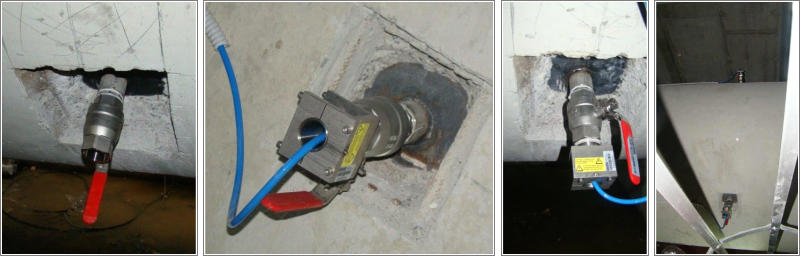

Conduta DN1800 em betão com alma de aço
Equipamento Nivus: Conversor Nivuflow e 2 pares de sensores num mesmo plano (2 percursos)



Alqueva EDIA

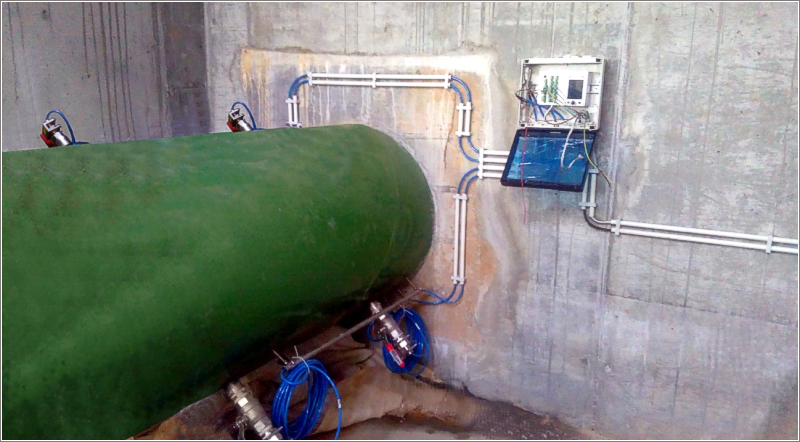

Conduta DN1200 em aço
Equipamento Nivus: Conversor Nivuflow e 2 pares de sensores num mesmo plano (2 percursos)



Descrição do trabalho executado

No âmbito dos investimentos realizados pela EDIA no desenvolvimento de sistemas de rega provenientes de Alqueva, o Grupo Contimetra/Sistimetra forneceu, instalou e fez o comissionamento de 8 medidores de caudal do tipo ultrassónico tempo de trânsito da nossa representada NIVUS. As condutas, onde foram instalados estes medidores têm diâmetros compreendidos entre 800 a 1800 mm, representando este tipo de sensores de inserção uma opção com um custo significativamente mais baixo comparativamente com outras soluções de medição.
A série de caudalímetros NIVUFLOW com tecnologia de tempo de trânsito é própria para água limpa ou com reduzida concentração de partículas em suspensão, garantindo uma boa qualidade de medição. Nos diâmetros de maior dimensão (acima de DN1000) foram utilizados 2 pares de sensores de forma a manter esta qualidade de medição. Os caudalímetros dispõem de datalogger integrado, comunicando com o sistema SCADA da EDIA via RS485 MODBUS RTU. Esta solução permite à entidade gestora o conhecimento em tempo real dos caudais de forma a fazer uma gestão eficiente do sistema de bombagem e controlo das cotas de nível das barragens.

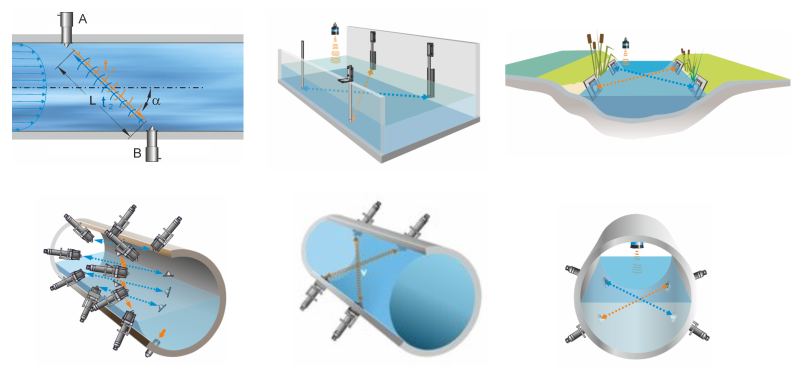

Exemplos de aplicações
